TAY LẤY ĐIỆN CẦU TRỤC 4P 60A 100A

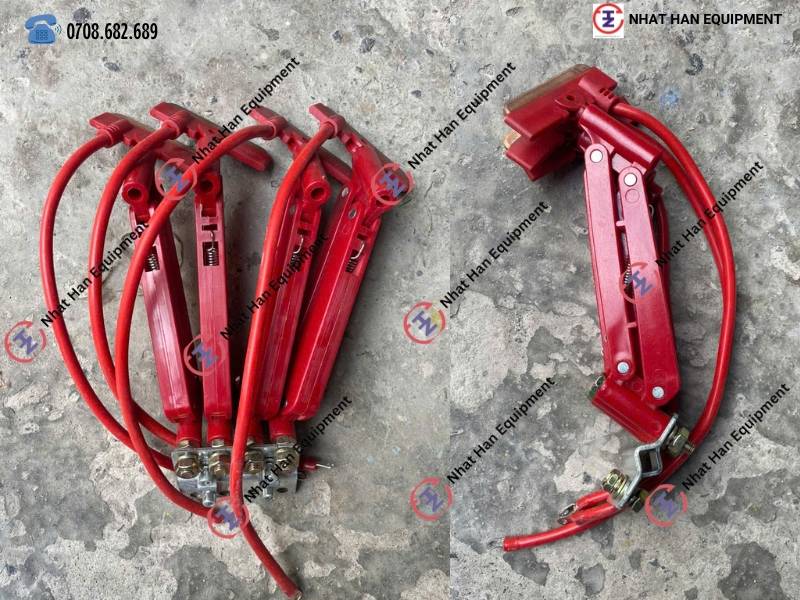

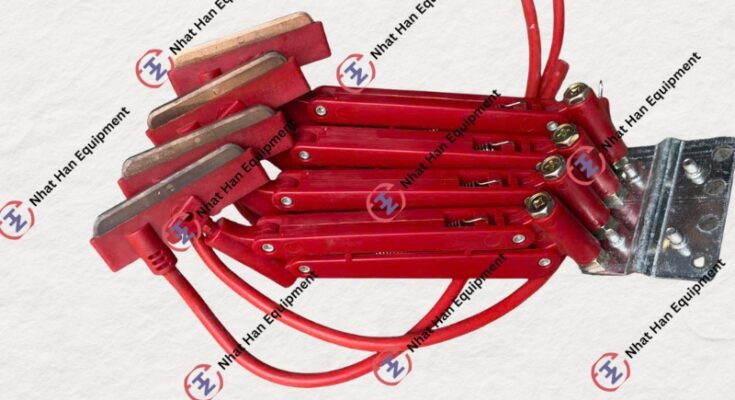

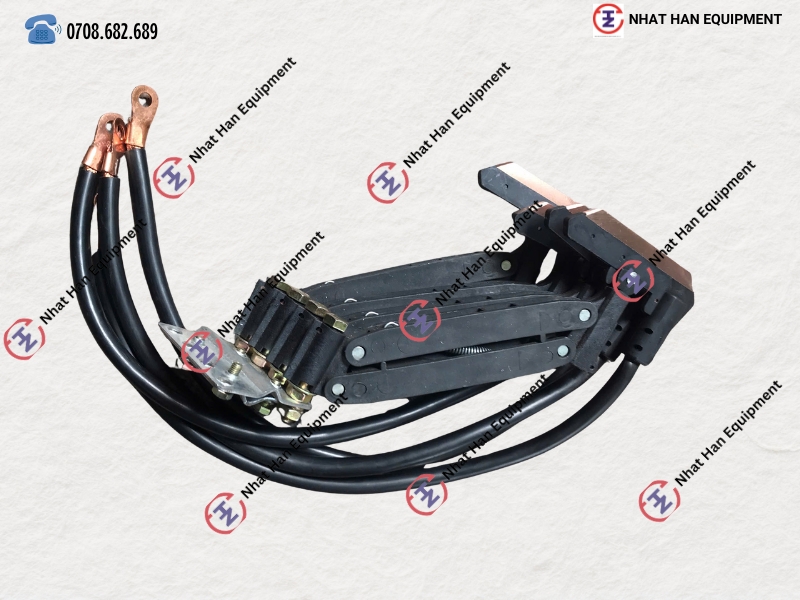

1. Chi Tiết Tay Lấy Điện Cầu Trục 4P 60A, 100A

Để hiểu rõ cách thức hoạt động, chúng ta cần “mổ xẻ” và phân tích từng bộ phận cấu thành nên một TAY LẤY ĐIỆN CẦU TRỤC 4P 60A 100A điển hình. Về cơ bản, nó bao gồm 4 thành phần chính:

1. Thanh Đỡ (Giá Đỡ)

Đây là bộ phận khung, thường làm bằng thép mạ kẽm hoặc nhựa cứng. Có vai trò liên kết toàn bộ cụm tay lấy điện với một bộ phận di chuyển của cầu trục (thường là dầm biên hoặc palang). Thiết kế của thanh đỡ phải đảm bảo sự chắc chắn, cố định để tay lấy điện không bị rung lắc hay lệch khỏi ray điện trong quá trình vận hành.

2. Thân Chổi (Tay Đỡ Chổi)

Gắn liền với thanh đỡ là các “cánh tay” độc lập, thường gọi là thân chổi, làm từ nhựa PVC hoặc các vật liệu cách điện có độ bền cao. Số lượng thân chổi tương ứng với số cực (số pha) của tay lấy điện. Ví dụ, tay lấy điện 4P sẽ có 4 thân chổi riêng biệt.

3. Lò Xo (Springs)

Tại đầu mỗi thân chổi là một hệ thống lò xo. Đây là một chi tiết cực kỳ quan trọng, có nhiệm vụ tạo ra một áp lực ổn định, đẩy lá than luôn tiếp xúc chặt chẽ với rãnh đồng của ray điện an toàn. Lò xo đủ mạnh và đàn hồi tốt sẽ giúp tránh được hiện tượng đánh lửa (move), chập chờn hoặc mất pha do tiếp xúc kém. Đặc biệt khi cầu trục di chuyển ở tốc độ cao hoặc trên bề mặt ray không hoàn toàn phẳng.

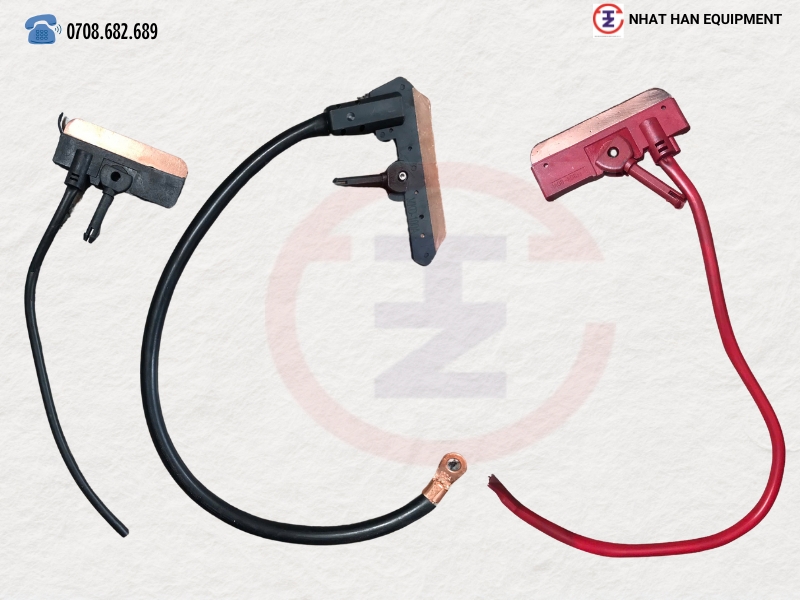

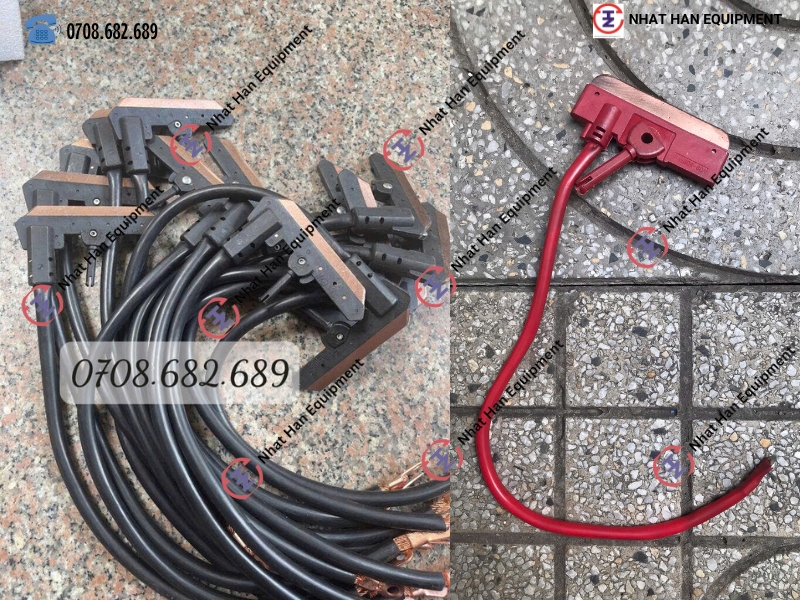

4. Lá Than (Chổi Than/Collector Shoes)

Đây là “linh hồn” của tay lấy điện, bộ phận trực tiếp tiếp xúc và lấy điện từ ray. Lá than không phải làm từ than đá thông thường mà là một hợp chất kỹ thuật cao.

• Vật liệu chế tạo: Thành phần chính thường là graphite và carbon. Được pha trộn với bột kim loại như đồng (Cu) hoặc bạc (Ag) theo một tỷ lệ nhất định.

  • Carbon và Graphite: Cung cấp khả năng tự bôi trơn, giảm ma sát, chịu mài mòn và chịu nhiệt tốt.

  • Bột kim loại (Đồng): Tăng cường đáng kể khả năng dẫn điện, cho phép dòng điện lớn chạy qua mà không gây tổn hao và phát nhiệt quá mức.

• Thiết kế: Lá than có hình dạng phù hợp với rãnh của ray điện, đảm bảo diện tích tiếp xúc là tối đa để truyền tải điện hiệu quả. Đây là bộ phận chịu mài mòn và cần được thay thế định kỳ.

Sự kết hợp hài hòa và chính xác của bốn bộ phận này tạo nên một cơ cấu lấy điện vừa linh hoạt vừa ổn định, đảm bảo dòng năng lượng không bị gián đoạn cho cầu trục.

>>> XEM THÊM: SỬA CHỮA CẦU TRỤC PALANG BẢO TRÌ BẢO DƯỠNG 0906215644

2. Giải Mã Các Thông Số Kỹ Thuật: 4P, 60A và 100A

Khi lựa chọn tay lấy điện, các thông số “4P”, “60A”, “100A” là những yếu tố quyết định, ảnh hưởng trực tiếp đến sự tương thích, hiệu suất và an toàn của cả hệ thống.

“P” là Gì? Tìm Hiểu về Số Cực (Poles)

Chữ “P” là viết tắt của “Pole” (Cực), chỉ số lượng các đường dẫn điện riêng biệt mà tay lấy điện có thể tiếp xúc đồng thời. Tay lấy điện có nhiều loại như 1P, 3P, 4P, 6P.

• Tay lấy điện 3P: Dùng cho hệ thống điện 3 pha (L1, L2, L3) không yêu cầu dây tiếp địa qua hệ thống ray.

• Tay lấy điện 4P: Đây là loại rất phổ biến, được thiết kế cho hệ thống điện 3 pha có dây tiếp địa (Ground). Bốn cực của tay lấy điện sẽ tương ứng với:

  1. Pha 1 (L1)

  2. Pha 2 (L2)

  3. Pha 3 (L3)

  4. Dây Tiếp Địa (PE hoặc GND)
     Việc có cực tiếp địa riêng biệt giúp tăng cường độ an toàn điện, bảo vệ người và thiết bị khỏi các sự cố rò rỉ điện. Đây là một yêu cầu an toàn quan trọng trong nhiều nhà xưởng hiện đại.

• Tay lấy điện 6P: Thường được sử dụng cho các hệ thống phức tạp hơn, cấp điện cho cả palang và motor di chuyển ngang trên cùng một hệ thống ray.

Lưu ý quan trọng: Số cực của tay lấy điện phải hoàn toàn tương thích với số rãnh của ray điện an toàn. Không thể sử dụng tay lấy điện 4P cho ray điện 3P và ngược lại.

“A” là Gì? Lựa Chọn Cường Độ Dòng Điện (Ampe) Phù Hợp: 60A vs 100A

“A” là viết tắt của “Ampe”, đơn vị đo cường độ dòng điện. Thông số này cho biết khả năng chịu tải dòng điện tối đa của tay lấy điện. Việc lựa chọn giữa 60A và 100A phụ thuộc trực tiếp vào công suất tiêu thụ của các động cơ trên cầu trục.

Cách tính toán và lựa chọn:

1. Xác định tổng công suất: Tính tổng công suất (kW) của tất cả các động cơ sẽ được cấp điện bởi tay lấy điện (động cơ nâng hạ, động cơ di chuyển…).

2. Áp dụng công thức kinh nghiệm: Một công thức kinh nghiệm nhanh để ước tính dòng điện cho động cơ 3 pha (380V) là:
   Dòng điện định mức (A) ≈ Công suất (kW) x 2

   Ví dụ: Một palang có động cơ nâng hạ 5.5 kW và động cơ di chuyển 0.75 kW. Tổng công suất là 6.25 kW. Dòng điện định mức ước tính là 6.25 x 2 = 12.5 A.

3. Phân tích và lựa chọn:

   • Khi nào chọn tay lấy điện 60A?

     • Dùng cho các cầu trục có tải trọng nhỏ đến trung bình (ví dụ 1 tấn đến 5 tấn).

     • Tổng công suất các động cơ không quá lớn, dòng điện làm việc định mức và dòng khởi động nằm trong giới hạn an toàn của 60A.

     • Sử dụng tay lấy điện 60A cho các hệ thống có yêu cầu dòng thấp sẽ tiết kiệm chi phí hơn.

   • Khi nào chọn tay lấy điện 100A?

     • Dùng cho các cầu trục có tải trọng lớn (ví dụ từ 7.5 tấn trở lên).

     • Hệ thống có nhiều động cơ hoạt động đồng thời hoặc động cơ có công suất lớn, yêu cầu dòng khởi động cao.

     • Các ứng dụng đòi hỏi tần suất làm việc cao và liên tục.

Hậu quả của việc chọn sai Ampe:

• Chọn Ampe quá thấp (Under-spec): Nếu dòng điện làm việc của động cơ vượt quá định mức của tay lấy điện (ví dụ động cơ yêu cầu 80A nhưng dùng tay 60A), sẽ dẫn đến:

  • Quá nhiệt: Lá than và dây dẫn sẽ bị quá nhiệt, có thể gây chảy nhựa, biến dạng thân chổi.

  • Mài mòn nhanh: Nhiệt độ cao làm lá than bị mài mòn cực kỳ nhanh chóng.

  • Sụt áp: Gây sụt áp trên đường truyền, làm động cơ hoạt động yếu, không đủ moment.

  • Nguy cơ cháy nổ: Đây là rủi ro nguy hiểm nhất.

• Chọn Ampe quá cao (Over-spec): Việc này không gây nguy hiểm về kỹ thuật nhưng sẽ dẫn đến lãng phí chi phí đầu tư ban đầu không cần thiết, do tay lấy điện có Ampe cao hơn thường đắt tiền hơn.

>>> XEM THÊM: CHỔI TIẾP ĐIỆN 3P 60A, 3P 100A CHO RAY ĐIỆN CẦU TRỤC

3. Hệ Sinh Thái Hoàn Chỉnh: Tay Lấy Điện Cầu Trục 4P 60A VÀ 100A Không Thể Hoạt Động Một Mình

Tay lấy điện 4P 60A/100A chỉ là một mắt xích trong một hệ thống cung cấp điện hoàn chỉnh. Để hoạt động hiệu quả, nó cần sự phối hợp đồng bộ của các phụ kiện sau:

1. Ray Điện An Toàn (Power Rail): Là các thanh dẫn điện có vỏ bọc cách điện, thường dài 3m, 4m hoặc 6m. Cần phải chọn đúng loại ray 4P để tương thích với tay lấy điện 4P.

2. Nối Ray (Joint): Dùng để nối các thanh ray điện lại với nhau, tạo thành một đường dẫn điện dài và liền mạch.

3. Kẹp Ray / Pát Treo (Hanger Clamp): Dùng để treo và cố định thanh ray điện vào dầm I hoặc kết cấu nhà xưởng. Khoảng cách lắp đặt giữa các kẹp ray thường là 1m – 1.5m.

4. Căng Ray (Tensioner): Lắp ở hai đầu của hệ thống ray, có tác dụng giữ cho thanh ray luôn thẳng và căng, không bị võng. Đây cũng thường là điểm để nối nguồn điện vào cho cả hệ thống.

5. Đầu Cấp Nguồn (Power Feed): Là điểm kết nối dây cáp điện từ tủ điện tổng vào hệ thống ray.

6. Nắp Chụp Cuối (End Cap): Dùng để bịt đầu cuối của thanh ray, đảm bảo an toàn, chống bụi bẩn và dị vật lọt vào.

Tất cả các thành phần này phải được lựa chọn đồng bộ và lắp đặt chính xác để tạo thành một hệ thống cung cấp điện tin cậy.

>>> XEM THÊM: HƯỚNG DẪN CÁP PALANG CD1 1 Tấn, 2 Tấn, 3 Tấn, 5 Tấn

4. Hướng Dẫn Lắp Đặt và Bảo Dưỡng Chi Tiết Tay Lấy Điện Cầu Trục 4P 60A & 100A

Để tay lấy điện hoạt động bền bỉ và an toàn, quá trình lắp đặt và bảo dưỡng phải được thực hiện đúng quy trình kỹ thuật.

Quy Trình Lắp Đặt

Việc lắp đặt hệ thống ray điện và tay lấy điện cần được thực hiện bởi kỹ thuật viên có chuyên môn. Dưới đây là các bước cơ bản:

• Bước 1: Khảo sát và Chuẩn bị

1. Đo đạc chính xác chiều dài đường chạy của cầu trục để tính toán số lượng thanh ray và phụ kiện cần thiết.

2. Kiểm tra và đảm bảo dầm đỡ ray thẳng, chắc chắn.

3. Chuẩn bị đầy đủ các thiết bị: ray điện, kẹp ray, nối ray, căng ray, tay lấy điện và các dụng cụ cần thiết.

• Bước 2: Lắp Đặt Hệ Thống Ray Điện An Toàn

1. Lắp đặt các kẹp ray vào dầm với khoảng cách đều nhau.

2. Treo các thanh ray điện lên kẹp.

3. Sử dụng các khớp nối để nối các thanh ray lại với nhau. Đảm bảo các mối nối phải thẳng, chắc chắn và các rãnh đồng tiếp xúc tốt.

4. Lắp đặt bộ căng ray ở hai đầu và tiến hành căng chỉnh cho toàn bộ đường ray được thẳng.

5. Lắp đặt đầu cấp nguồn và nắp chụp cuối.

• Bước 3: Lắp Đặt Tay Lấy Điện

1. Gắn cụm thanh đỡ của tay lấy điện vào vị trí đã định sẵn trên dầm biên hoặc palang của cầu trục.

2. Căn chỉnh tay lấy điện sao cho các lá than nằm chính xác trong các rãnh của ray điện.

3. Đảm bảo tay lấy điện có thể trượt nhẹ nhàng, không bị kẹt hay quá lỏng lẻo. Các lò xo phải tạo được áp lực tiếp xúc vừa đủ.

4. Kết nối dây điện từ tay lấy điện vào hộp đấu dây của cầu trục.

• Bước 4: Kiểm Tra và Vận Hành Thử

1. Kiểm tra lại toàn bộ các mối nối, ốc vít.

2. Đo thông mạch và cách điện của toàn hệ thống.

3. Cấp điện và cho cầu trục chạy thử ở chế độ không tải với tốc độ chậm, sau đó tăng dần. Quan sát xem tay lấy điện có di chuyển trơn tru không, có phát ra tia lửa bất thường không.

4. Kiểm tra hoạt động nâng hạ của palang.

Quy Trình Bảo Dưỡng Định Kỳ

Bảo dưỡng định kỳ là chìa khóa để kéo dài tuổi thọ và đảm bảo an toàn cho hệ thống.

Kiểm tra hàng tháng:

• Vệ sinh: Dùng khí nén hoặc giẻ khô sạch để làm sạch bụi bẩn bám trên ray điện và tay lấy điện. Bụi bẩn, đặc biệt là bụi kim loại, có thể gây tiếp xúc kém và chập điện.

• Kiểm tra lá than: Quan sát độ mòn của lá than. Hầu hết các lá than đều có vạch chỉ thị độ mòn. Nếu lá than đã mòn đến vạch này, cần phải lên kế hoạch thay thế.

• Kiểm tra lò xo: Kiểm tra độ đàn hồi của lò xo, đảm bảo chúng vẫn tạo đủ áp lực.

• Kiểm tra dây dẫn: Kiểm tra các điểm nối dây có bị lỏng hay có dấu hiệu quá nhiệt không.

Bảo dưỡng hàng quý/năm (hoặc khi có sự cố):

• Thay thế lá than: Đây là công việc bảo dưỡng phổ biến nhất.

  1. Ngắt nguồn điện hoàn toàn.

  2. Tháo các vít giữ lá than cũ ra khỏi thân chổi.

  3. Lắp lá than mới vào. Lưu ý lắp đúng chiều và siết chặt các vít.

  4. Kiểm tra lại để đảm bảo lá than có thể di chuyển linh hoạt trong khe giữ.

• Kiểm tra độ thẳng của ray: Kiểm tra xem ray có bị võng hay cong vênh không và căn chỉnh lại nếu cần.

• Siết lại ốc vít: Kiểm tra và siết lại toàn bộ các ốc vít của hệ thống kẹp ray, nối ray.

>>> XEM THÊM: Lắp đặt điều Khiển Cầu Trục Khôn Dây Juuko, Jeico, Saga

5. Các Lỗi Thường Gặp và Cách Khắc Phục Tay Lấy Điện 4P 60A & 100A

Trong quá trình vận hành, hệ thống tay lấy điện có thể gặp một số sự cố. Việc nhận biết và xử lý kịp thời sẽ giúp giảm thiểu thời gian dừng máy.

6. Thị Trường Việt Nam: Thương Hiệu và Nhà Cung Cấp Uy Tín

Tại thị trường Việt Nam, tay lấy điện cầu trục chủ yếu được nhập khẩu từ Đài Loan, Trung Quốc và Hàn Quốc với nhiều thương hiệu và mức giá khác nhau.

Một số thương hiệu phổ biến:

• ITS (Đài Loan): Một thương hiệu rất phổ biến với chất lượng tốt và giá cả cạnh tranh.

• Hard Work (Đài Loan): Cũng là một lựa chọn phổ biến, được biết đến với độ bền.

• Kyec (Đài Loan): Sản phẩm được đánh giá cao về chất lượng và thiết kế thông minh, đảm bảo an toàn.

• Myung Shin (Hàn Quốc): Thương hiệu từ Hàn Quốc, cung cấp các sản phẩm chất lượng cao.

Các yếu tố ảnh hưởng đến giá thành:

• Thương hiệu: Các thương hiệu nổi tiếng và có uy tín thường có giá cao hơn.

• Cường độ dòng điện (Ampe): Tay lấy điện 100A thường đắt hơn loại 60A.

• Vật liệu: Chất lượng của lá than và các vật liệu khác ảnh hưởng trực tiếp đến giá.

• Nhà cung cấp: Chính sách giá và dịch vụ của mỗi nhà cung cấp sẽ khác nhau.

Làm thế nào để chọn nhà cung cấp uy tín?

• Kinh nghiệm: Chọn các công ty đã có nhiều năm kinh nghiệm trong lĩnh vực thiết bị cầu trục.

• Sản phẩm đa dạng: Nhà cung cấp có sẵn nhiều loại tay lấy điện và phụ kiện đồng bộ.

• Tư vấn kỹ thuật: Có đội ngũ kỹ thuật viên am hiểu để tư vấn lựa chọn sản phẩm phù hợp nhất với nhu cầu.

• Chứng từ CO, CQ: Yêu cầu cung cấp đầy đủ giấy chứng nhận xuất xứ (CO) và chất lượng (CQ) để đảm bảo hàng chính hãng.

• Chính sách bảo hành: Có chính sách bảo hành, đổi trả rõ ràng.

>>> XEM THÊM: CỔ GÓP TIẾP ĐIỆN CẦU TRỤC 3 PHA, 4 PHA Tại Nhật Hàn

7. Kết Luận

Tay lấy điện cầu trục 4P 60A và 100A, tuy là một bộ phận nhỏ trong cả một hệ thống cầu trục khổng lồ, nhưng lại đóng một vai trò tối quan trọng, quyết định đến sự ổn định, hiệu suất và an toàn trong vận hành. Việc hiểu rõ về cấu tạo, nguyên lý, các thông số kỹ thuật và quy trình bảo dưỡng không chỉ giúp các kỹ sư và người vận hành làm chủ thiết bị mà còn giúp các nhà quản lý đưa ra quyết định đầu tư chính xác, tối ưu hóa chi phí và đảm bảo an toàn lao động.

Từ việc lựa chọn đúng loại 4P với cường độ dòng điện 60A hay 100A cho phù hợp với công suất động cơ. Cho đến việc lắp đặt đồng bộ với cả hệ thống ray điện và thực hiện bảo trì định kỳ, mỗi bước đều góp phần tạo nên một “mạch máu” năng lượng khỏe mạnh. Giúp cầu trục hoạt động bền bỉ và hiệu quả qua nhiều năm. Hy vọng rằng, cẩm nang chi tiết này đã cung cấp cho bạn những kiến thức cần thiết và hữu ích để khai thác tối đa giá trị của thiết bị quan trọng này.
